Hãng sản xuất: THK (Nhật Bản)
Model: SHS20V
Loại con trượt: Vuông
Kích thước ray tương thích: 20mm
Hệ thống bi tuần hoàn: 4 hàng bi tiếp xúc
Đặc điểm nổi bật:
- Độ chính xác cao
- Độ cứng vững tốt
- Khả năng chịu tải tốt theo nhiều hướng
- Tuổi thọ dài và bảo trì dễ dàng

Add Wishlist Compare Email to a Friend Print

Add to Wishlist

Mô tả

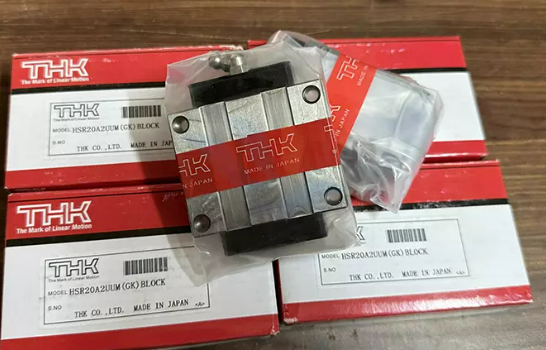

*Hình ảnh sản phẩm :

*Thông số kỹ thuật của Con Trượt Vuông THK:

Chiều cao	30mm
Chiều rộng	44mm
Chiều dài	79mm
đánh giá động	22.3kN
đánh giá tĩnh	38.4 kN

MÃ sản phẩm : SHS20V

*Thông tin sản phẩm :

Hãng sản xuất	THK (Nhật Bản)
Loại con trượt	Vuông
Kích thước ray tương thích	20mm
Hệ thống bi tuần hoàn	4 hàng bi tiếp xúc
Đặc điểm nổi bật	Độ chính xác cao Độ cứng vững tốt Khả năng chịu tải tốt theo nhiều hướng Tuổi thọ dài và bảo trì dễ dàng

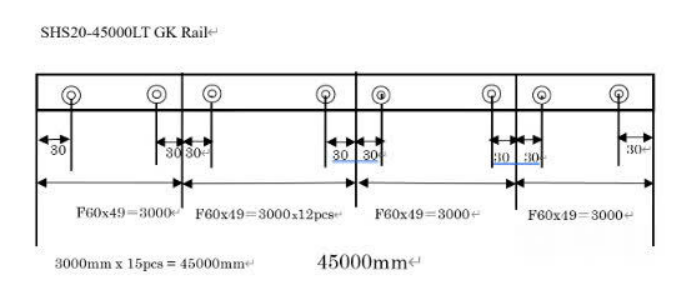

SHS20-45000LT đường ray GK

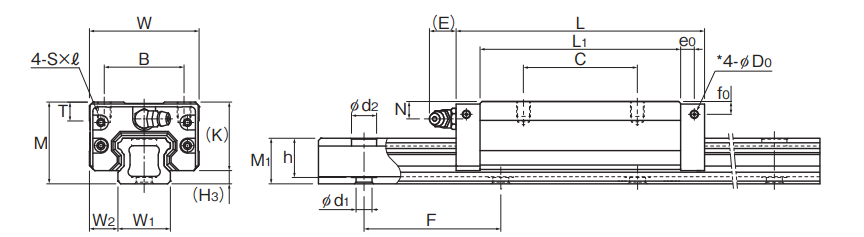

*Kích Thước :

Đơn vị : mm

Mã sản phẩm

SHS20V

Kích thước bên ngoài

Chiều cao M	30
Chiều rộng W	44
Chiều dài L	79

Kích thước khối LM

B	32
C	36
Sxl	M5x5
L1	59
T	8
K	25.4
N	6.5
E	12
e0	4.3
f0	5.3
D0	3

Ốc Mỡ

B-M6F

Kích thước đường ray LM

W1	20
W2	12
M1	16.5
F	60
d1xd2xh	6×9.5×14.2
Length* MAX	3000

Đánh giá tải động cơ bản C (kN)

22.3

Tải trọng tối đa khi sử dụng (kN)

Sk	3.53
SKL	3.53
SkT	4.20

4.6

*Các ứng dụng chính:

Thiết bị dỡ hàng cho máy ép phun, máy nạp/dỡ hàng cho máy tiện, thiết bị CT cho máy chụp X-quang răng kỹ thuật số, phần trượt của ghế máy bay

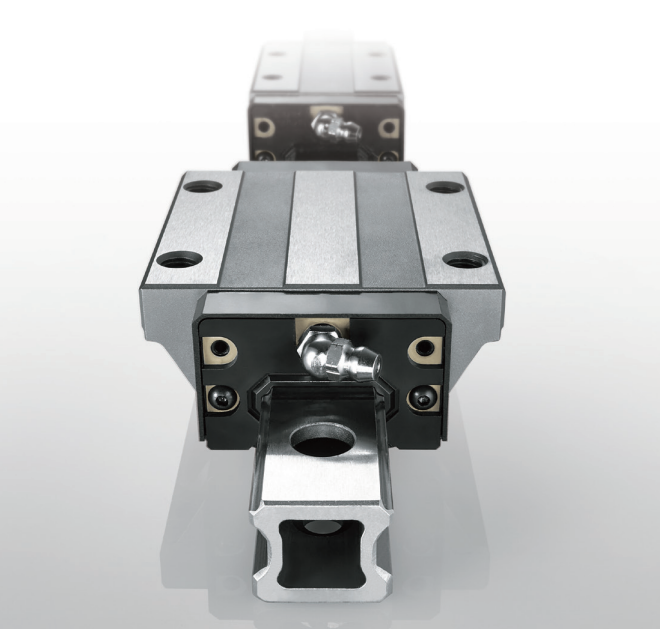

Cung cấp tính linh hoạt cao hơn cho thiết kế máy móc

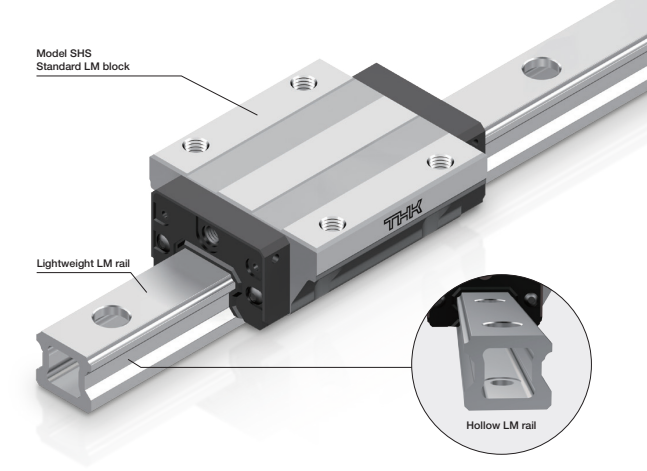

Đường ray rỗng nhẹ mang lại tính linh hoạt cao hơn khi thiết kế máy.

Cho dù được lắp theo chiều dọc hay trên tường, nó có thể cải thiện khả năng xử lý các hoạt động tốc độ cao và thời gian sản xuất nhanh của máy.

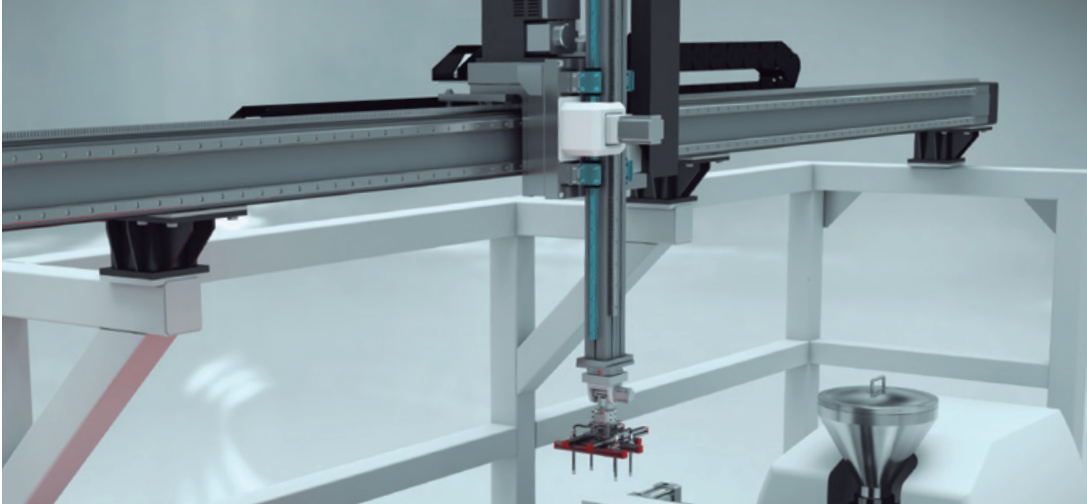

Ứng Dụng Của Con Trượt Vuông THK SHS-V Vào Các Ngành Công Nghiệp

Máy móc lắp ráp PCB;
Thiết bị y tế;
Máy móc cánh tay robot;
Máy móc đo độ chính xác;
Máy móc tự động nhỏ gọn;
Máy móc có cơ chế tịnh tiến trượt thu nhỏ.
